Установка фестонного типа для отбора и охлаждения листовой резины

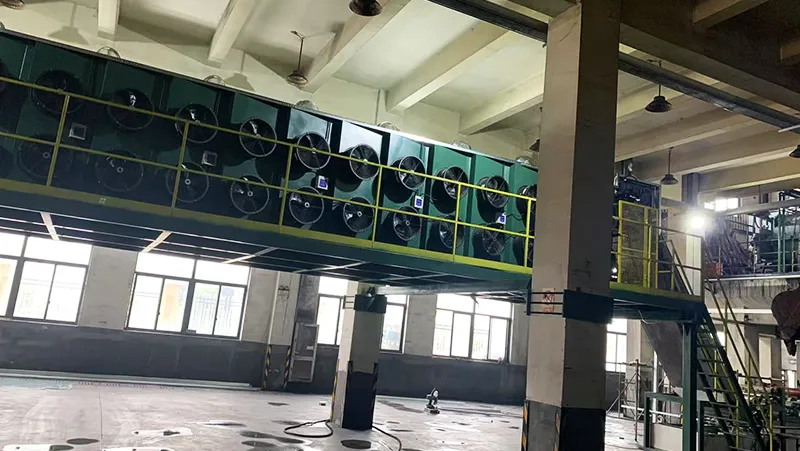

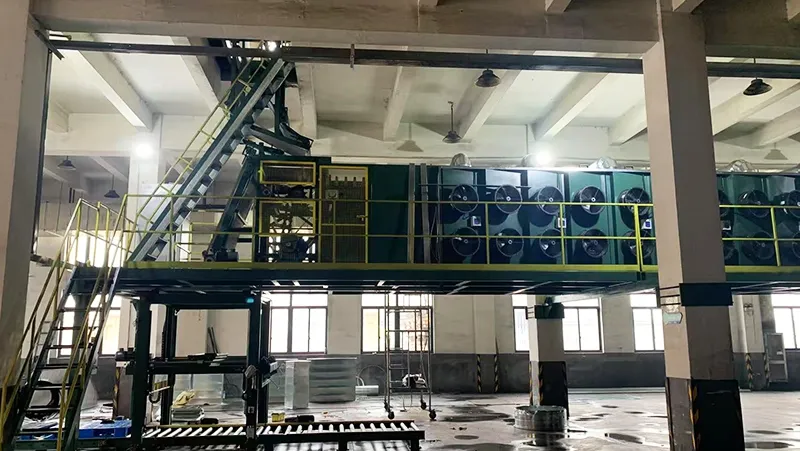

Подвесная установка фестонного типа
Видео

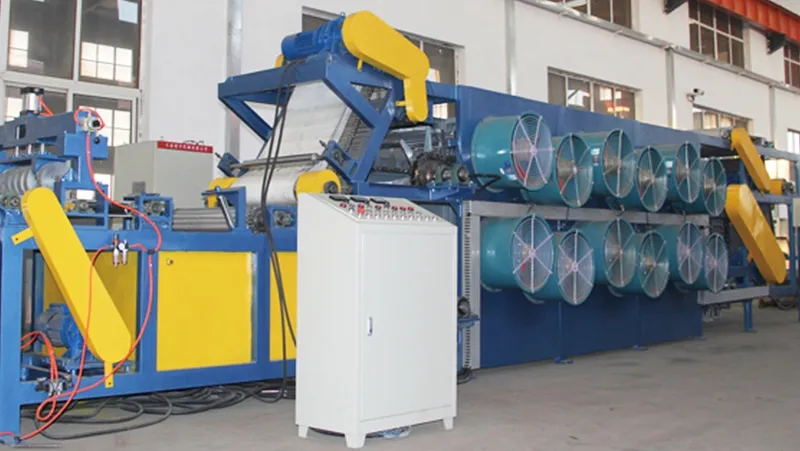

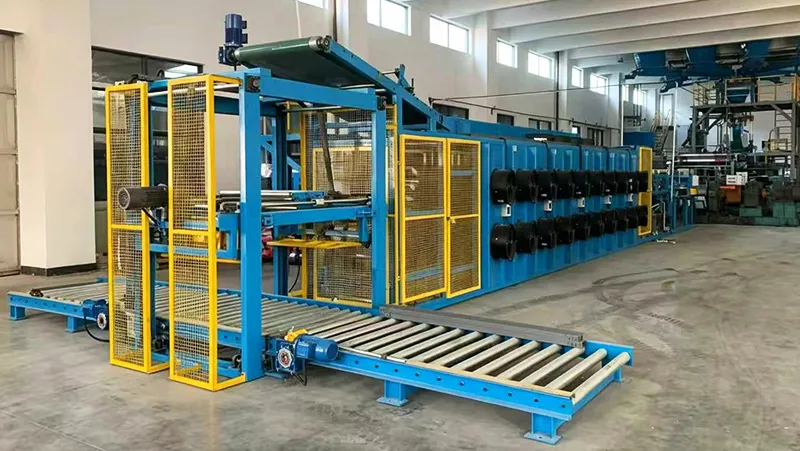

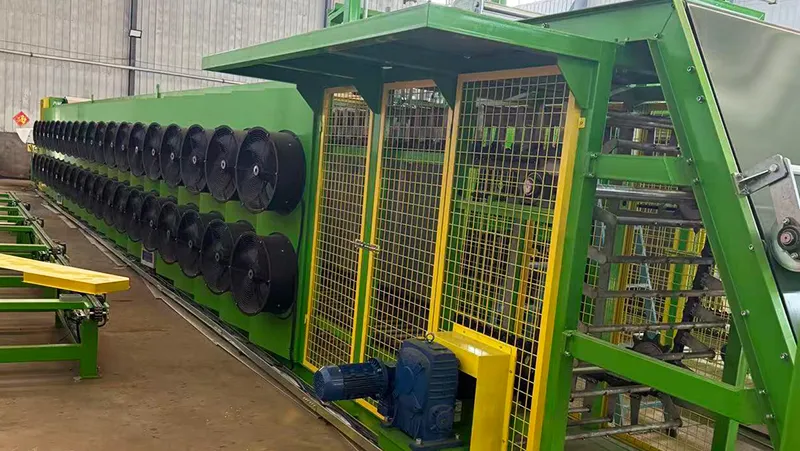

Напольная установка фестонного типа
Установки фестонного типа для отбора и охлаждения листовой резины применяются на этапе после внутреннего смешения для охлаждения, транспортирования и подготовки резиновых листов к последующей технологической операции. Типовой состав технологических операций линии включает: съём листа, маркировку, продольную резку, транспортирование, окунание в разделительный состав, подъем, охлаждение, поперечную резку и укладку.
Технические характеристики
| Модель | |
|
|
| Ширина резинового листа (мм) | 600 | 800 | 900 |
| Толщина листа (мм) | 4–12 | 4–12 | 4–12 |
| Макс. скорость линии (м/мин) | 35 (частотное регулирование скорости) | 40 (частотное регулирование скорости) | 45 (частотное регулирование скорости) |
| Расстояние между подвесными стержнями (мм) | 100–150 (обычно 101,6 или 127) | 100–150 (обычно 101,6 или 127) | 100–150 (обычно 101,6 или 127) |
| Длина повески | По запросу клиента | По запросу клиента | По запросу клиента |
| Вместимость камеры охлаждения | По запросу клиента | По запросу клиента | По запросу клиента |
| Тип охлаждения | Малошумные вентиляторы | Малошумные вентиляторы | Малошумные вентиляторы |
| Количество вентиляторов | 8–14 | 14–52 | 24–64 |
| Температура резинового листа после охлаждения | 5°C выше окружающей среды, макс. 40°C | 5°C выше окружающей среды, макс. 40°C | 5°C выше окружающей среды, макс. 40°C |
| Режим работы подвесных стержней | Постоянный или ступенчатый | Постоянный или ступенчатый | Постоянный или ступенчатый |
| Схема компоновки оборудования | Напольный или подвесной | Напольный или подвесной | Напольный или подвесной |
Функции

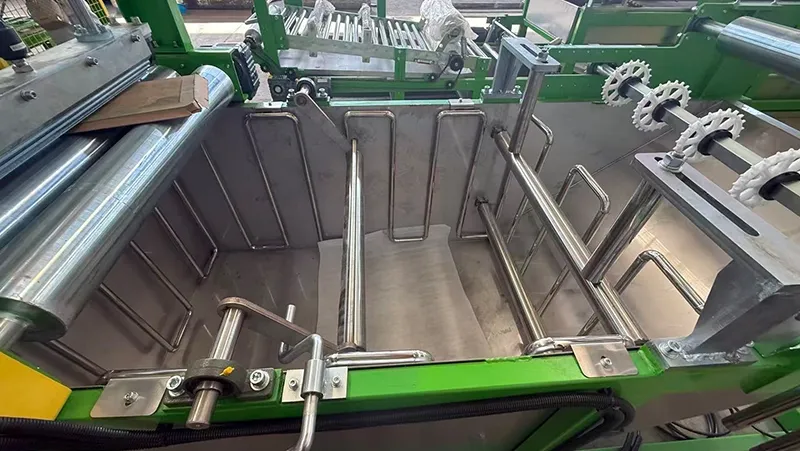

- Оборудование оснащено крупногабаритными резервуарами для окунания в разделительный состав. Совместно с системой циркуляции охлаждающей воды это повышает эффективность охлаждения резинового листа.
- Установки фестонного типа для отбора и охлаждения листовой резины могут выполнять резку и укладку листов либо осуществлять непрерывную укладку резины на поддоны. Выбор режима определяется производственными требованиями.
- Стабильность работы обеспечивается применением частотного регулирования скорости и автоматизации на базе программируемого логического контроллера (ПЛК). Доступны исполнения в напольном и подвесном вариантах.
- Модульная конструкция оборудования упрощает транспортировку и монтаж.
