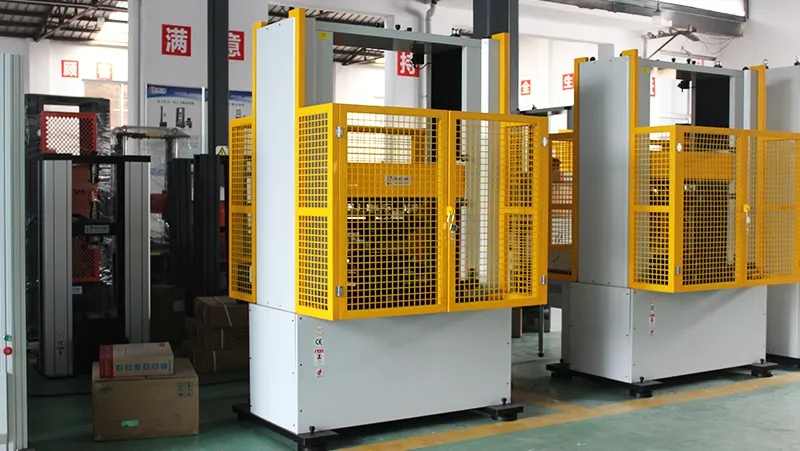

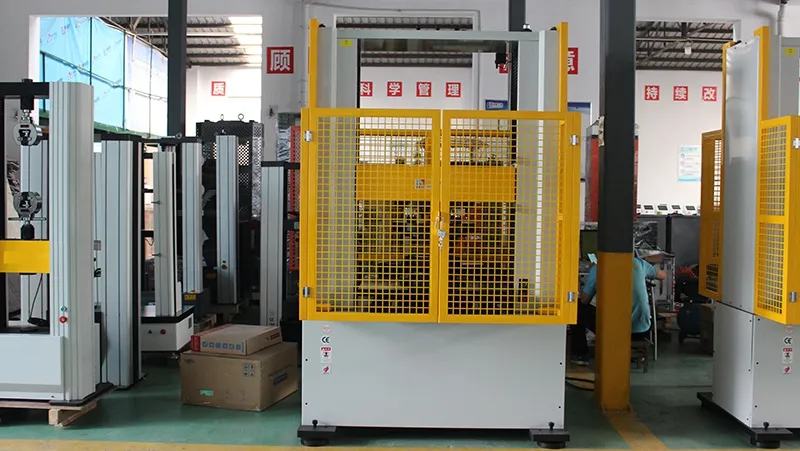

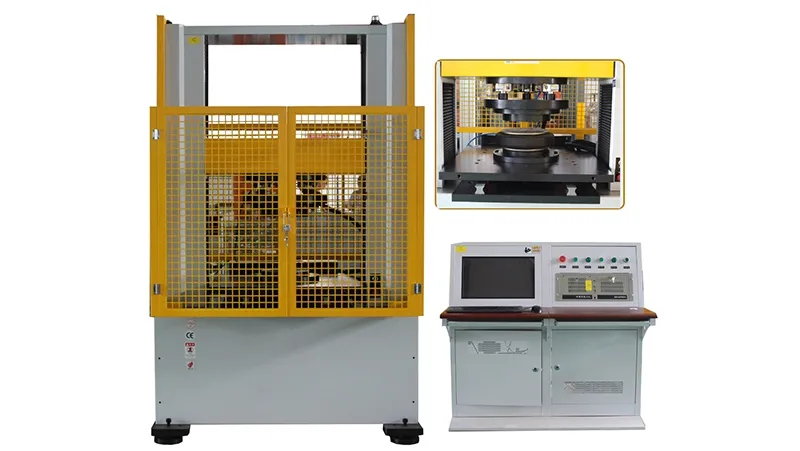

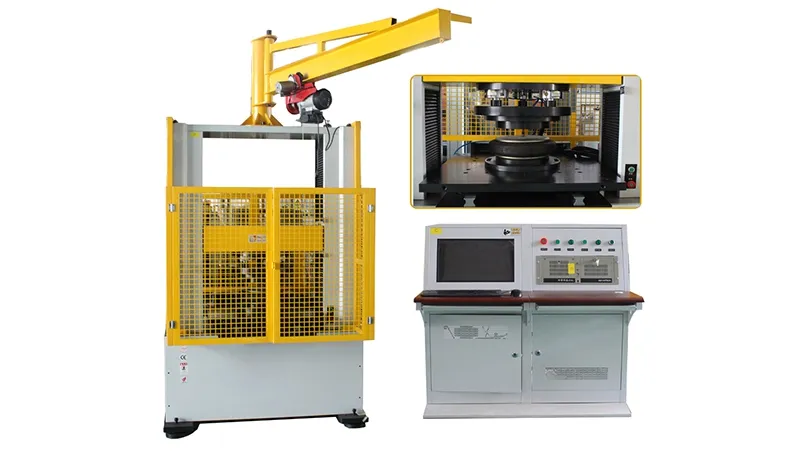

Система контроля и испытаний пневмобаллонов
Технические характеристики
| Макс. испытательное усилие | ±100 кН |
| Рабочий диапазон измерения усилия | 1%–100% |
| Погрешность измерения усилия | ±1% |
| Мин. дискретность отсчета усилия | 0,01 кН |
| Разрешение измерения перемещения | 0,01 мм |
| Относительная погрешность индикации усилия | не более ≤1,0% в пределах рабочего диапазона измерений |
| Класс точности испытательной машины | 1 класс |
| Точность индикации перемещения (L: измеренное расстояние, мм) | ±(50+0,15 л) мкм |
| Рабочий ход испытания | 800 мм |
| Отклонение от параллельности верхней и нижней плит | ≤0,2 мм |
| Смещение верхней и нижней плит относительно друг друга | ≤1,0 мм |
| Размеры верхней и нижней плит | 500 × 500 мм |
| Скорость нагружения | 0,001–500 мм/мин (бесступенчатое регулирование) |
| Точность поддержания скорости | ±1% от заданного значения (< 10 мм/мин); ±0,5% от заданного значения (≥10 мм/мин) |
| Размеры (Д × Ш × В) | 1276 × 805 × 2276 мм |
| Вес оборудования | 750 кг |
| Цвет оборудования (RAL K7 CLASSIC) | Основной блок: RAL6034; Защитное покрытие: RAL1016 |
| Суммарная мощность | 1,5 кВт |
| Источник питания (3 фазы, 4 провода, требует заземления) | AC 380 В ±10%, 50 Гц |
Основные функции

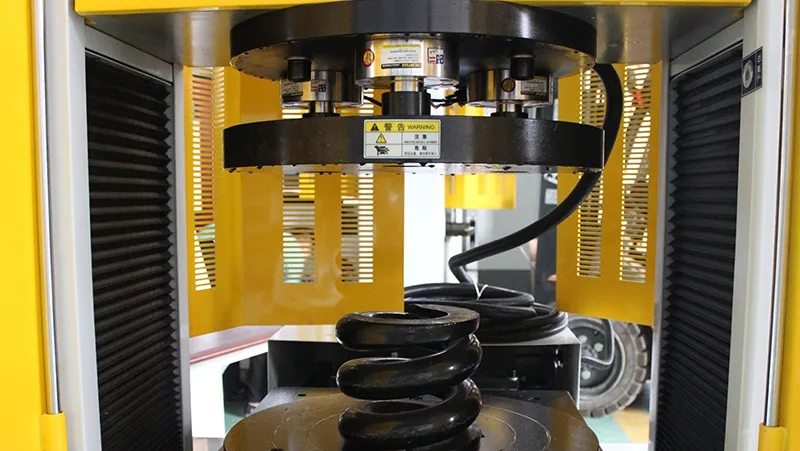

- Система контроля и испытаний пневмобаллонов предназначена для проведения статистических испытаний на сжатие эластомерных компонентов, в том числе пнемобаллонов, пружин буксовых узлом и резиновых блоков, с целью оценки их характеристик сжатия под действием прикладных нагрузок.
- Система позволяет выполнять испытания при постоянной нагрузке, перемещении и деформации. Цифровая система управления реализует замкнутый контур регулирования по параметрам нагрузки, перемещения и деформации, что обеспечивает плавное переключение между этими тремя режимами управления в ходе испытания без нарушения хода испытательного процесса.
- Оборудование оснащено функциями защиты от перегрузки, превышения тока в приводной системе и выхода траверсы за пределы допустимого хода. Система автоматически останавливается, если прикладываемая нагрузка превышает 110% от номинальной грузоподъемности, при обнаружении превышения тока либо при достижении траверсой предельного положения хода.
- Каналы измерения нагрузки, перемещения и деформации могут быть сброшены вручную или автоматически перед началом испытания, что повышает точность измерений.
- Система автоматически переключает диапазоны измерений в зависимости от прикладываемой нагрузки, обеспечивая достоверность показаний на всем протяжении испытательного процесса.
